GXA9306

1 基本性能
• 适用于混合模式 I2C 应用中 SDA 和 SCL 线路的 2 位双向转换器
• 兼容 I2C / SMBus 接口
• 最大传播延迟＜1.5ns，可适配标准模式、快速模式 I2C 器件及多个主控器
• 可实现以下电压之间的电压电平转换
– 1.2V VREF1 和 1.8V、2.5V、3.3V 或 5V VREF2 – 1.8V VREF1 和 2.5V、3.3V 或 5V VREF2
– 2.5V VREF1 和 3.3V 或 5V VREF2
– 3.3V VREF1 和 5V VREF2
• 在无方向引脚的情况下提供双向电压转换
• 输入与输出端口间导通电阻低至 3.5Ω，可有效降低信号失真
• 开漏型 I2C 输入/输出端口（SCL1、SDA1、SCL2、SDA2）
• 5V 耐压的 I2C I/O 端口支持混合模式信号操作 • 使能端（EN）为低电平时，SCL1、SDA1、SCL2 及 SDA2 引脚呈高阻态
• 使能端（EN）为低电平时，具备无锁存隔离工作模式
• 直通式引脚排布，便于 PCB 走线设计
• ESD 保护性能超过 JESD 22 规范要求
– 8000V 人体放电模型
– 2000V 带电器件模型
• 封装信息：

2 应用场景
• I2C、SMBus、PMBus、MDIO、UART、低速 SDIO、GPIO 和其他双信号接口
• 服务器
• 路由器（电信交换设备）
• 个人计算机
• 工业自动化

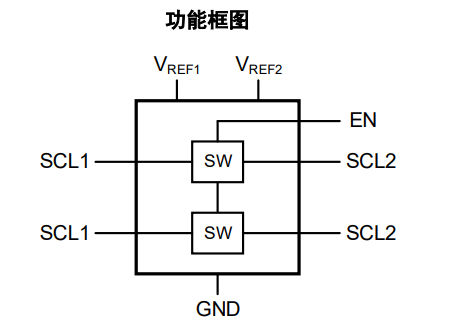

3 芯片概述
 GXA9306 是一款采用使能 (EN) 输入的双路双向 I2C 和 SMBus 电压电平转换器，其工作电压范围为 1.2V ~ 3.3V（VREF1）和 1.8V ~ 5.5V（VREF2）。
 GXA9306 可以在 1.2V 到 5V 之间实现双向电压转换而无需额外配置方向引脚。此开关具有低导通状态电阻 (RON)，可以在最短传播延迟情况下建立连接。开关的低导通电阻（RON）可使信号传输的传播延迟降至最低。当 EN 为高电平时，转换器开关导通，SCL2与 SDA2 引脚分别连通对应端口，支持双向数据交互；当 EN 为低电平时，转换器开关关闭，端口之间处于高阻态。
