GXA9617

1 基本性能
• 双通道双向 I2C 缓冲
• 支持标准模式（100kHz）、快速模式（400kHz）和快速模式增强（1MHz）
• A 侧电源电压：0.8V ~ 5.5V
• B 侧电源电压：2.2V ~ 5.5V
• 支持 0.8V~5.5V 和 2.2V~5.5V 间的电平转换
• 针对 xCA9617 和 xCA9517 的 P2P 兼容产品
• 高电平有效的缓冲器使能输入
• 漏极开路的 I2C 输入输出
• 无闭锁操作
• 支持时钟扩展和多控制器仲裁
• 封装信息：

2 应用场景
• 服务器
• 路由器
• 工业设备
• 包含多个I2C目标和（或）长PCB布线的产品

3 芯片概述

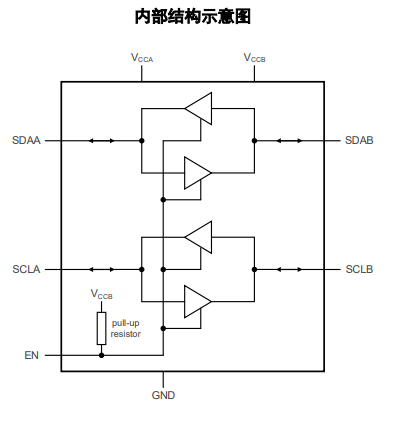

 GXA9617 是一款专用于 I2C 总线和 SMBus 系统的双通道双向缓冲器。此器件可在混合模式应用中提供低电压（低至 0.8V）和较高电压（2.2V 至 5.5V）间的双向电平转换（上行转换和下行转换）。该器件可以在不损失系统性能的情况下扩展 I2C 或相似的总线系统。  GXA9617 缓冲 I2C 总线上的串行数据（SDA）和串行时钟（SCL），从而允许两条 550pF 的总线连接至一个 I2C 应用。该器件也可用于将总线电压和电容分隔成两个部分。
