GXA9511

1 基本性能
• 支持2.7V-5.5V电源供电
• 支持I²C总线信号的双向数据传输
• 与I²C总线标准模式、I²C总线快速模式和SMBus标准兼容
• 预充电设计：在SDA和SCL引脚内置1V预充电电路，降低带电插入时寄生电容充电产生的电流冲击，防止发生损坏
• 上升时间加速器：内置ΔV/Δt检测电路（0.6V阈值），允许使用较弱的直流上拉电阻，同时满足I²C总线时序要求
• 支持最快400kHz的时钟频率
• 断电高阻抗I²C引脚
• 支持时钟展宽、仲裁以及同步
• ESD保护超过JESD22-A114规定的8000V HBM、和JESD22-C101规定的1200V CDM

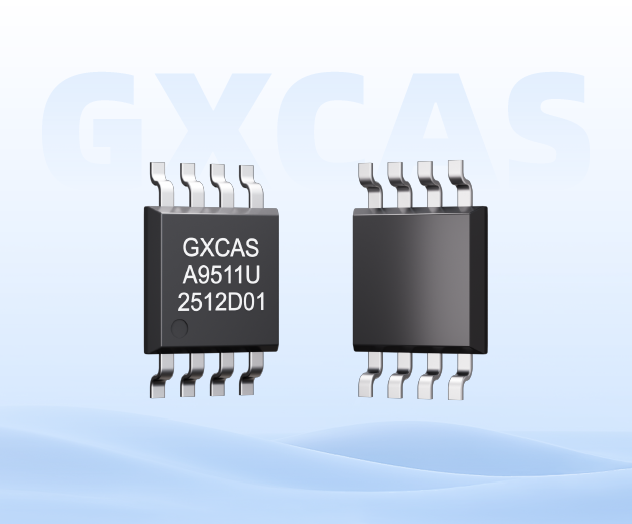

• 封装信息：

2 应用场景
• 服务器
• 工业控制
• 基站
• 企业交换

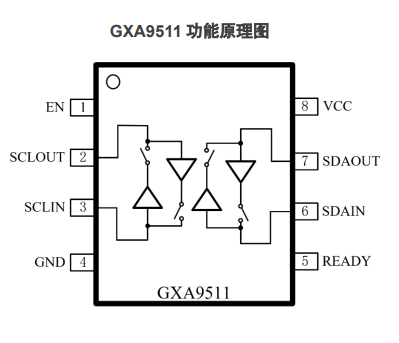

3 芯片概述
 GXA9511 是一款为热插拔场景设计的 I²C 总线和SMBus 缓冲器，支持在带电背板中安全插入或移除 I/O 卡，避免数据和时钟总线受到干扰。其核心控制电路可在背板总线空闲或接收到停止命令时，才将板卡与背板连接，确保总线无竞争状态。连接建立后，器件提供双向缓冲，保持背板和板卡电容隔离。在插入过程中，GXA9511 的 SDA 和 SCL 线预充电到 1V，以最小化芯片寄生电容充电所需的电流。
GXA9511 的上升时间加速电路允许使用较弱的直流上拉电流，同时仍能满足上升时间要求。GXA9511 集成了一个数字使能输入引脚 ENABLE，高电平时使能器件，低电平时使器件进入关断模式，从而节省功耗；还有一个开漏输出的 READY 引脚，当背板和板卡端连接在一起时输出高电平，未连接时输出低电平。
