选型推荐｜中科银河芯高性价比I2C通用I/O扩展芯片
时间：2024-04-26
中科银河芯高性价比I2C通用I/O扩展芯片
聚焦创新，“感知”升级
科技的赛道在拓宽，市场的需求在演变，传感器为用户带来的“智能”感知体验也在升级，随着服务器、汽车、AI、物联网的创新发展，很多MCU的自带串口数量不多，而不同的项目功能又在不断递增，往往需要扩展I/O数量，这时就需要用到一款I2C通用I/O(GPIO)扩展芯片。
在日常的方案设计中，大家是否有遇到过下面的问题？
1、日常方案设计中产品设计的功能在显示、存储、转换等需要的I/O端口多；
2、设计中使用的单片机可匹配的芯片自身的I/O资源少；
3、改版过程中MCU进行监测的传感器信号数量持续增加，用作系统状态指示器的发光二极管(LED)数量也相应增加，发现I/O端口不够用；
基于上述的问题，我们都可以采用更高效、更便捷、更具性价比的I/O扩展方案来解决，给大家推荐几种常用的选型方案：
选型方案 1
用于I2C总线的8位I/O扩展芯片GXA574
针对I/O接口要求没那么多的用户来说，GXA574可以提供8位准双向GPIO端口（P0~P7），均可直接驱动LED。准双向GPIO端口无需任何方向控制信号，可同时用作输入和输出端口。端口数据通过标准两线I2C协议传输。上电后，所有的GPIO端口均为高电平。
基本性能参数
I2C控制的I/O并口扩展器；
电源电压：1.4V ~ 5.5V；
工作温度：- 40°C ~ +85°C；
待机功耗：<1uA；
可直接驱动LED；
开漏输出的中断引脚；
芯片封装信息
|
产品型号 |
封装信息 |
芯片封装面积（NOM） |
|
GXA574U |
TSSOP (20) |
7.80 mm × 4.40 mm |
|
GXA574Q |
QFN (16) |
4.00 mm × 4.00 mm |
|
GXA574 |
SSOP(24) |
6.20 mm × 5.30 mm |
GXA574电路图
准双向GPIO口的电路结构

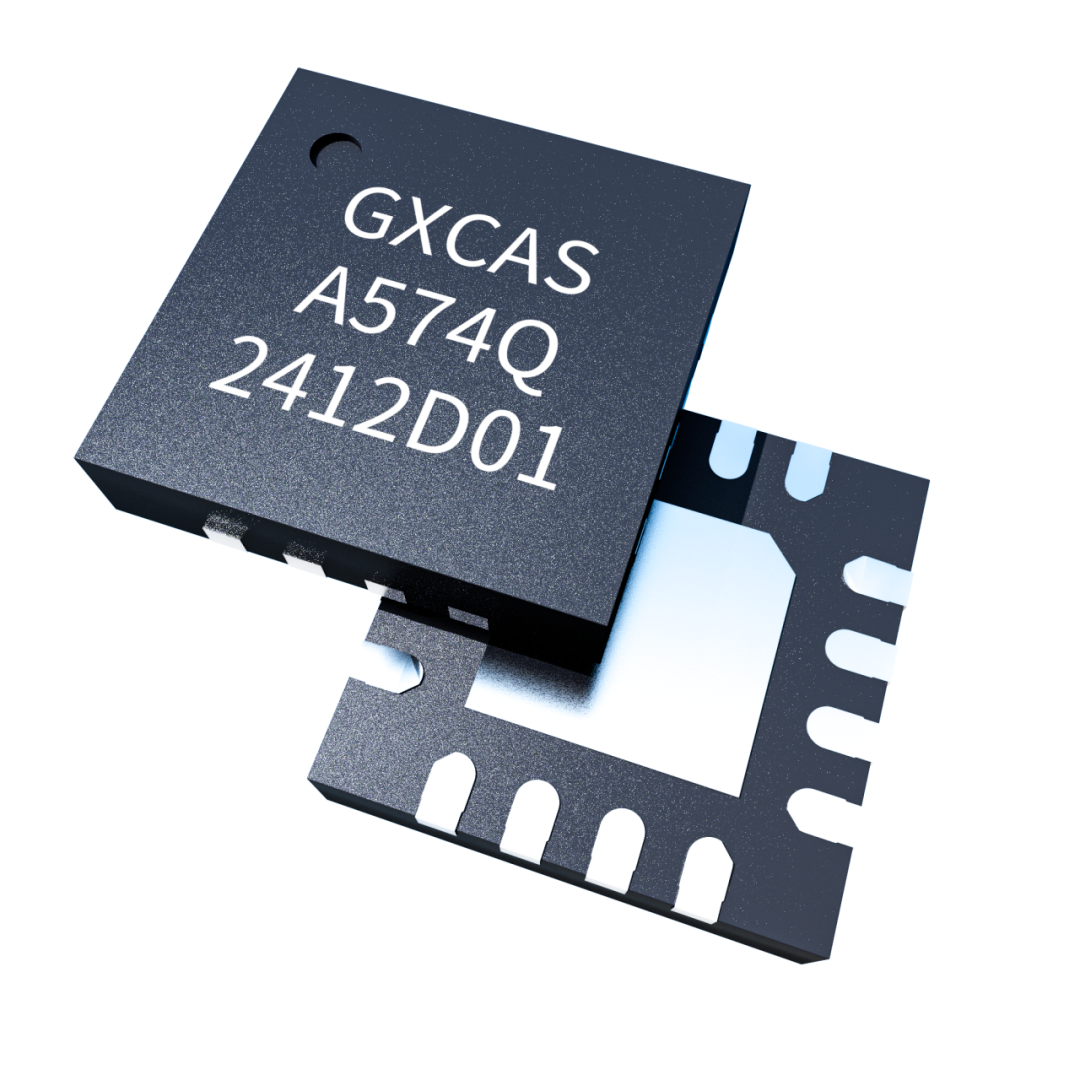

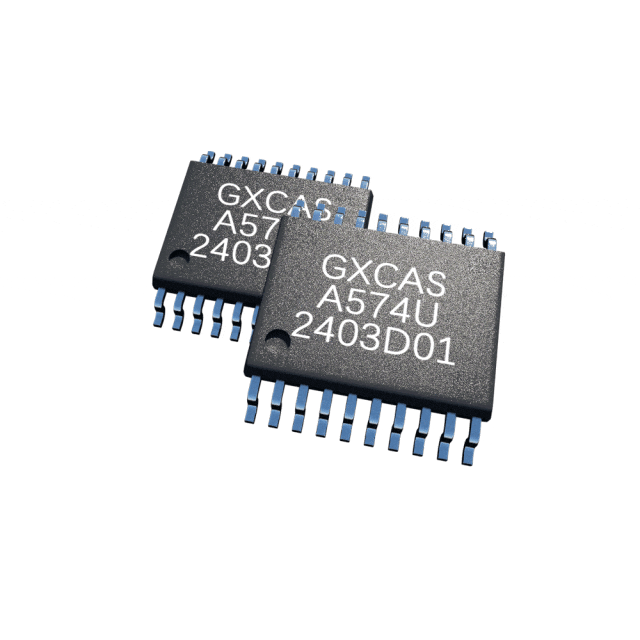

产品图片（TTSOP20/QFN16）

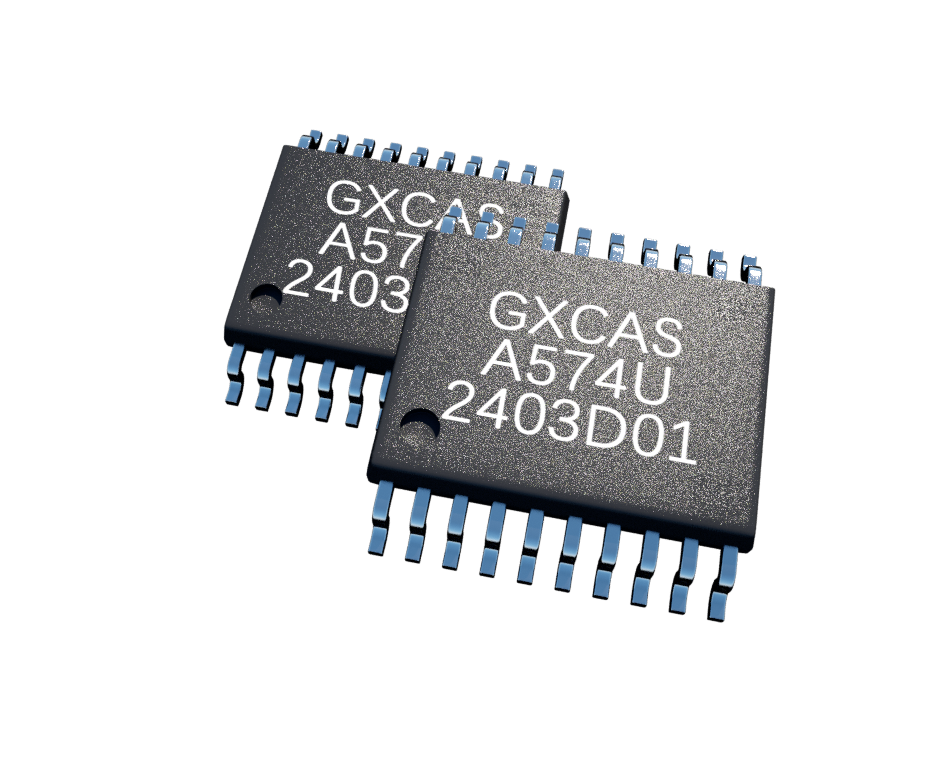

GXA574产品图
选型方案 2
用于I2C总线的16位I/O扩展芯片GXA535
中科银河芯自主研发的接口芯片GXA535可提供16位推挽型GPIO端口（P0[0] ~P1[7]），均可直接驱动LED。GPIO端口可用作输入或输出，端口方向由配置寄存器控制。端口数据通过标准两线I2C协议传输。上电后，所有的GPIO端口均为输入模式（高阻态）。
基本性能参数
I2C控制的I/O并口扩展器；
电源电压：1.4V ~ 5.5V；
工作温度：- 40°C ~ +85°C；
待机功耗：<1uA；
可直接驱动LED；
开漏输出的中断引脚；
芯片封装信息
|
产品型号 |
封装信息 |
芯片封装面积（NOM） |
|
GXA535U |
TSSOP (24) |
7.80 mm × 4.40 mm |
|
GXA535Q |
QFN (24) |
4.00 mm × 4.00 mm |
|
GXA535 |
SSOP(24) |
6.20 mm × 5.30 mm |
GXA535电路图
准双向GPIO口的电路结构

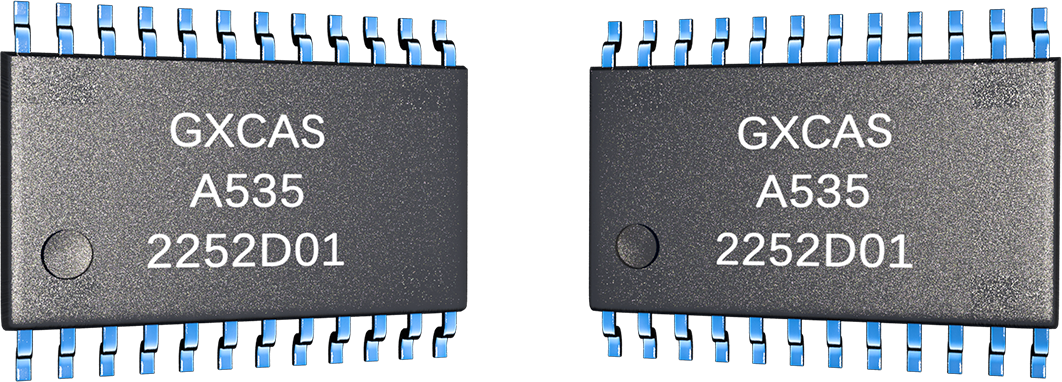

产品图片（TSSOP24/QFN24）

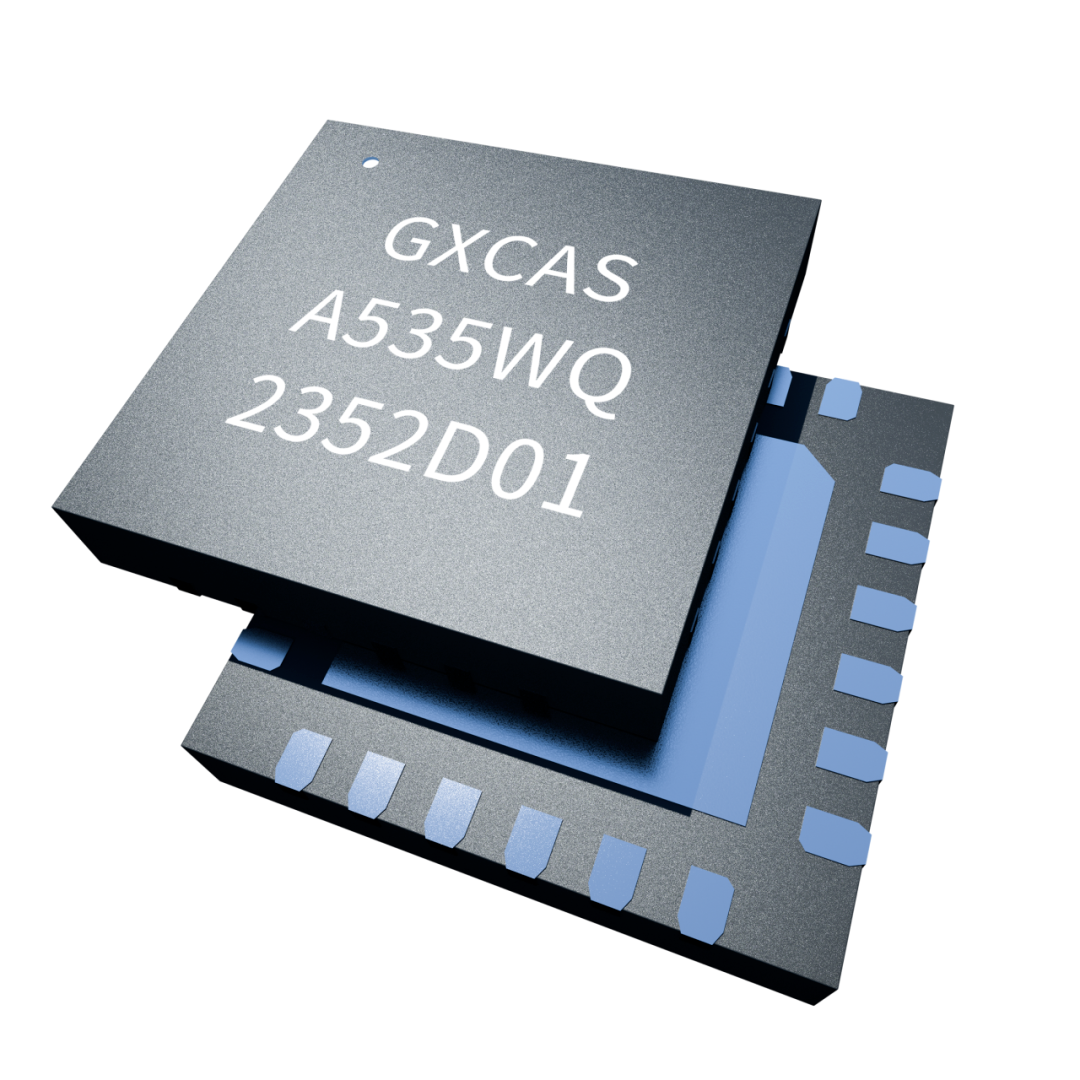

GXA535产品图
中科银河芯极具性价比的“I2C总线I/O扩展芯片”可支持通过I2C接口来扩展输入和输出，有最常用8位和16位两种类型可选，通过I2C连接外部设备，接口只需两个引脚，同时还支持多个从机设备。其应用的硬件范畴在逐步扩大，目前已在通信机柜、服务器、工业自动化、安防多应用方案采纳，国产化的产品拥有高性价比的价格优势及媲美国际产品的性能优势，期待赋能更多应用场景的导入与选型。
中科银河芯作为国产芯片设计服务公司，我们在产品设计方向一直积极创新，全面提升传感器产品的性能、不断升级产品精度、可靠性及一致性，解决用户在实际应用中的痛点，尽量规避营销噱头，以极致的高品质产品为前进方向，深耕市场，扎实经营，不断变革，以满腔热忱立于国产芯片发展浪潮中不断迭代晋级，不变的是做全市场应用、做好服务的初衷，也只有这样，才能在激烈的市场竞争中赢得用户的托付。
